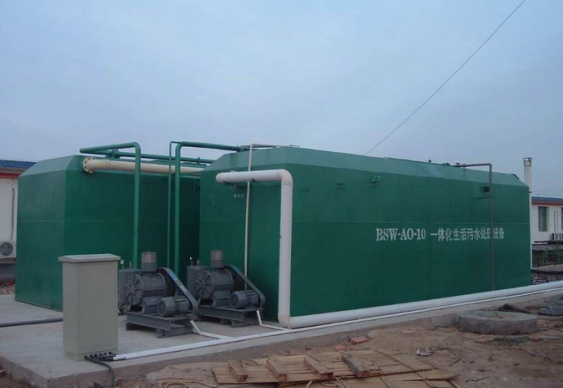

該裝置有七部份組成：1、初沉池 2、接觸氧化池 3、二沉池 4、消毒池 、消毒裝置 5、污泥池 6、風機房 7、風機、水泵配電裝置組成，現分別論述如下：
初沉池：初沉池為豎流式沉淀池。污水在沉淀池的上升流速為0.6-0.8毫米/秒，沉淀下來的污泥用水磁吸出。
接觸氧化池：初沉后的水自流到接觸池進行生化處理。接觸池分2-3級，總留時間為3-5.5小時，填料為蜂窩、半軟性組合填料，易結膜，不堵塞結球。接觸池氣水比在12：1左右。
二沉池：生化后污水流到二沉池，二沉池也為豎流式沉淀池，上升流速為0.3-0.4毫米/秒，排泥采用水泵吸出。
消毒池及消毒裝置：該裝置的消毒池按規范"GBJ48-83"標準為30分鐘，若醫院污水，消毒池可增加停留時間1-1.5小時。
消毒裝置是參照國外資料改制而成的，它能根據出水量的大小計不斷改變加藥量，多出水多加藥，少出水少加藥的目的，投加藥劑為氯餅。如用戶需要其它消毒裝置，本廠可負責購買與安裝。
污泥池：初沉池、二沉池的所有污泥均自動排至污泥池內進行好氣消化，消化后剩余污泥很少，一般每年只需用吸糞車運出1-2次即可。
風機房：風機房設在消毒池下，機房進口采用雙層隔間門，進風口有消聲器，因此運行時基本無噪聲。
水泵采用二臺，其中一臺備用，風機選和二臺，為延長壽命，采用交替使用的方法。
本設備可為地埋式也可為地上式，視用戶占地及環境條件進行，整個設備的基礎或坑池視用戶要求制作，可直接挖坑修平，裝進設備再把土蓋上，也可先做磚墻結構成混凝土結構的整池基礎，設備就位后再蓋上平板，同時設備與池邊留有適當查修間隙。
