【概 述】
LTS系列重力式全自動/手動新型立體一體化凈水器由同濟大學環境工程學院設計開發，本公司生產。
【主要技術特性】
1、LTS系列重力式全自動/手動新型立體一體化凈水器，上層為節能新型水力——澄清——整流裝置——斜管沉淀，下層均質石英砂及無煙煤濾料濾池。
2、節能——較小的進水能耗和節約沖洗水量。
3、高效——混凝澄清和過濾凈水效果顯著濾層沖洗快速干凈。
4、構造合理——混凝澄清和過濾工藝巧妙地立體有機組合一體。
5、運行管理方便——設備運行為自動程序操作或手動，進水500mg/l，短時1000mg/l，出水小于等于2mg/l。
【技術參數】
1、總停留時45分鐘
2、反應時間25分鐘
3、斜板區上升流速1.6-1.8mm/s
4、過濾池的表面負荷6.25m3/m2h
5、沖洗歷時3min
6、進水壓力1.5-2kg/cm2
7、反沖洗壓力3kg/cm2
8、反沖洗強度10-12升/米2秒，斜板長度1000mm,角度60度。
【自行運行操作程序】
1、打開水閥，關閉反沖閥（反沖泵）關閉排水閥。
2、當過濾層積污到一定程度，水位提高極限，有水位控制器動作，關閉進水閥，開起（反沖泵）反沖閥，運行工作3分鐘。
3、關閉反沖閥（反沖泵）關閉排水閥，打開進水閥。
4、排泥為定時排泥。

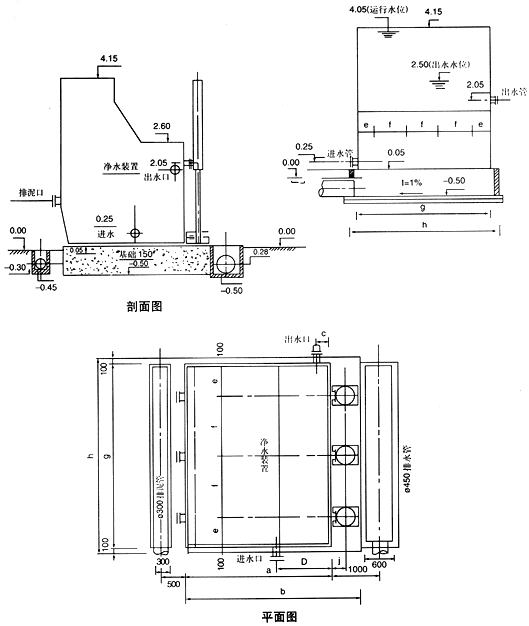

【外形圖、基礎布置圖】
【各部尺寸一覽表】 單位：mm
【技術參數一覽表】
LTS系列重力式全自動/手動新型立體一體化凈水器由同濟大學環境工程學院設計開發，本公司生產。
【主要技術特性】
1、LTS系列重力式全自動/手動新型立體一體化凈水器，上層為節能新型水力——澄清——整流裝置——斜管沉淀，下層均質石英砂及無煙煤濾料濾池。
2、節能——較小的進水能耗和節約沖洗水量。
3、高效——混凝澄清和過濾凈水效果顯著濾層沖洗快速干凈。
4、構造合理——混凝澄清和過濾工藝巧妙地立體有機組合一體。
5、運行管理方便——設備運行為自動程序操作或手動，進水500mg/l，短時1000mg/l，出水小于等于2mg/l。
【技術參數】
1、總停留時45分鐘
2、反應時間25分鐘
3、斜板區上升流速1.6-1.8mm/s
4、過濾池的表面負荷6.25m3/m2h
5、沖洗歷時3min
6、進水壓力1.5-2kg/cm2
7、反沖洗壓力3kg/cm2
8、反沖洗強度10-12升/米2秒，斜板長度1000mm,角度60度。
【自行運行操作程序】
1、打開水閥，關閉反沖閥（反沖泵）關閉排水閥。
2、當過濾層積污到一定程度，水位提高極限，有水位控制器動作，關閉進水閥，開起（反沖泵）反沖閥，運行工作3分鐘。
3、關閉反沖閥（反沖泵）關閉排水閥，打開進水閥。
4、排泥為定時排泥。
【外形圖、基礎布置圖】
型 號 | 主體平面尺寸 | 基礎平面尺寸 | 反沖洗管尺寸及個數 | 管道平面尺寸 | 凈水裝置總高度 | ||||||
a | g | h | b | e | f | n | c | d | j | ||
LTS-10 | 1700 | 2100 | 2300 | 2300 | 350 | 700 | 3 | 200 | 600 | 300 | 4100 |
LTS-30 | 3100 | 3000 | 3200 | 3700 | 500 | 1000 | 3 | 300 | 1180 | 300 | 4100 |
LTS-50 | 3850 | 4000 | 4200 | 4500 | 500 | 1000 | 4 | 400 | 1430 | 325 | 4100 |
LTS-100 | 4600 | 6800 | 7000 | 5300 | 850 | 1700 | 4 | 500 | 1700 | 350 | 4100 |
LTS-200 | 4600 | 13600 | 13800 | 5300 | 850 | 1700 | 8 | 500 | 1700 | 350 | 4100 |
【技術參數一覽表】
型 號 | 凈水量(T/H) | 進水管 | 出水管 | 排水管 | 排泥管 | 壓力水管 | 電源電壓(V) | 一級泵泵型選擇參數 | |
泵型 | 電機功率KW | ||||||||
LTS-10 | 10 | DN100 | DN100 | DN300 | DN300 | DN50 | 380 | IS50-32-125A | 1.10 |
LTS-30 | 30 | DN150 | DN150 | DN450 | DN300 | DN50 | 380 | IS80-65-125A | 4.00 |
LTS-50 | 50 | DN150 | DN150 | DN450 | DN300 | DN50 | 380 | IS100-80-106 | 5.50 |
LTS-100 | 100 | DN200 | DN200 | DN600 | DN300 | DN80 | 380 | IS100-80-125A | 7.50 |
LTS-200 | 200 | 2-DN200 | DN300 | DN600 | DN300 | DN80 | 380 | IS150-125-250A | 15.0 |
